7–12 Bosch Rexroth AG TS 2pv 2.2 3 842 540 431 (2016-03)

Technische Daten

Motoranschluss

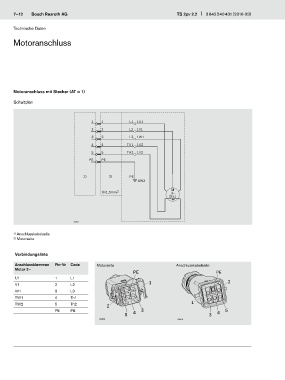

Motoranschluss mit Stecker (AT = 1)

Schaltplan

1 1 L1 1U1
2 2 L2 1V1
3 3 L3 1W1
4 4 TH1 1U2
5 5 TH2 1V2
PE PE

1) 2) PE
1W2

M
6x1,5mm 2 3~
>

26827
1) Anschlusskabelseite
2) Motorseite

Verbindungsliste
Anschlussklemmen Pin-Nr Code Motorseite Anschlusskabelseite
Motor 3~
PE PE
U1 1 L1
1 2
V1 2 L2
W1 3 L3
TW1 4 Th1
TW2 5 Th2 2 1
PE PE 4 3 4 5
5 3
29430 29429
