Eigenschaften TS 1 · TS 1 features · Caractéristiques TS 1

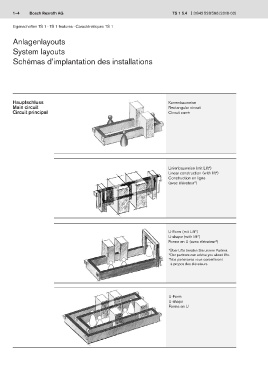

Anlagenlayouts

System layouts

Schémas d’implantation des installations

Hauptschluss Karreebauweise
Main circuit Rectangular circuit
Circuit principal Circuit carré

Linienbauweise (mit Lift*)
Linear construction (with lift*)
Construction en ligne
(avec élévateur*)

U-Form (mit Lift*)
U-shape (with lift*)
Forme en U (avec élévateur*)

*Über Lifte beraten Sie unsere Partner.
*Our partners can advise you about lifts.
*Nos partenaires vous conseilleront
à propos des élévateurs.

U-Form
U-shape
Forme en U
