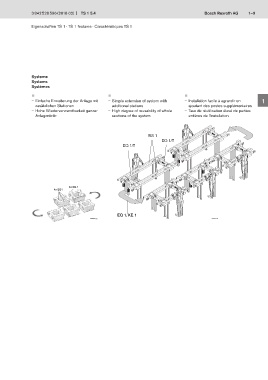

Eigenschaften TS 1 · TS 1 features · Caractéristiques TS 1

Systeme
Systems
Systèmes

  
– Einfache Erweiterung der Anlage mit – Simple extension of system with – Installation facile à agrandir en 1
zusätzlichen Stationen additional stations ajoutant des postes supplémentaires
– Hohe Wiederverwendbarkeit ganzer – High degree of reusability of whole – Taux de réutilisation élevé de parties
Anlagen teile sections of the system entières de l'installation 2

3
BS 1
EQ 1/T
EQ 1/T 4

5

6

4x EQ 1
4 x EQ 3
4x BS1 7
4 x BS 3
8

EQ 1, KE 1
