3–2 Bosch Rexroth AG RFID-Systeme 4.1 3 842 541 003 (2018-05)

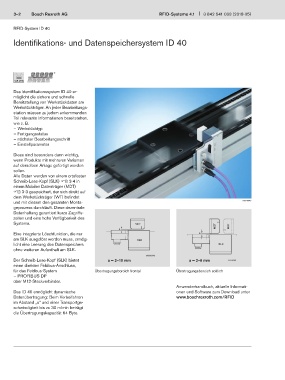

RFID-System ID 40

Identifikations- und Datenspeichersystem ID 40

Das Identifikationssystem ID 40 er-
möglicht die sichere und schnelle
Bereitstellung von Werkstückdaten am
Werkstückträger. An jeder Bearbeitungs-
station müssen zu jedem ankommenden
Teil relevante Informationen bereitstehen,
wie z. B.
— Werkstücktyp
— Fertigungsstatus
— nächster Bearbeitungsschritt
— Einstellparameter

Diese sind besonders dann wichtig,
wenn Produkte mit mehreren Varianten
auf derselben Anlage gefertigt werden
sollen.
Alle Daten werden von einem ortsfesten
Schreib-Lese-Kopf (SLK)  3-4 in
einem Mobilen Datenträger (MDT)
 3-3 gespeichert, der sich direkt auf
dem Werkstückträger (WT) befindet
und mit diesem den gesamten Monta- 00123943
geprozess durchläuft. Diese dezentrale
Datenhaltung garantiert kurze Zugriffs-
zeiten und eine hohe Verfügbarkeit des
Systems.
Eine integrierte Löschfunktion, die nur
am SLK ausgelöst werden muss, ermög-
licht eine Leerung des Datenspeichers
ohne weiteren Aufenthalt am SLK.

Der Schreib-Lese-Kopf (SLK) bietet a = 2–10 mm a = 2–6 mm
einen direkten Feldbus-Anschluss,
für das Feldbus-System Übertragungsbereich frontal Übertragungsbereich seitlich
— PROFIBUS DP
über M12-Steckverbinder.
Anwenderhandbuch, aktuelle Informati-
Das ID 40 ermöglicht dynamische onen und Software zum Download unter
Datenübertragung: Beim Vorbeifahren www.boschrexroth.com/RFID
im Abstand „a“ und einer Transportge-
schwindigkeit bis zu 30 m/min beträgt
die Übertragungskapazität 64 Byte.
