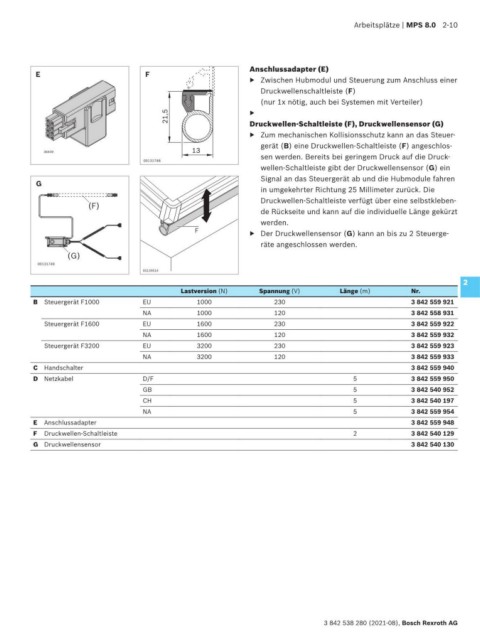

Arbeitsplätze | MPS 8.0 2-10

Anschlussadapter (E)
E F
▶ Zwischen Hubmodul und Steuerung zum Anschluss einer
Druckwellenschaltleiste (F)
(nur 1x nötig, auch bei Systemen mit Verteiler)
21,5 ▶
Druckwellen-Schaltleiste (F), Druckwellensensor (G)
▶ Zum mechanischen Kollisionsschutz kann an das Steuer-
gerät (B) eine Druckwellen-Schaltleiste (F) angeschlos-
36939 13
sen werden. Bereits bei geringem Druck auf die Druck-
00131748
wellen-Schaltleiste gibt der Druckwellensensor (G) ein
Signal an das Steuergerät ab und die Hubmodule fahren
G
in umgekehrter Richtung 25 Millimeter zurück. Die
Druckwellen-Schaltleiste verfügt über eine selbstkleben-
(F)
de Rückseite und kann auf die individuelle Länge gekürzt
werden.
F ▶ Der Druckwellensensor (G) kann an bis zu 2 Steuerge-
räte angeschlossen werden.
(G)
00131749
00139014
2
Lastversion (N) Spannung (V) Länge (m) Nr.
B Steuergerät F1000 EU 1000 230 3 842 559 921
NA 1000 120 3 842 558 931
Steuergerät F1600 EU 1600 230 3 842 559 922
NA 1600 120 3 842 559 932
Steuergerät F3200 EU 3200 230 3 842 559 923
NA 3200 120 3 842 559 933
C Handschalter 3 842 559 940
D Netzkabel D/F 5 3 842 559 950
GB 5 3 842 540 952
CH 5 3 842 540 197
NA 5 3 842 559 954
E Anschlussadapter 3 842 559 948
F Druckwellen-Schaltleiste 2 3 842 540 129
G Druckwellensensor 3 842 540 130

3 842 538 280 (2021-08), Bosch Rexroth AG
