2-7 MPS 8.0 | Arbeitsplätze

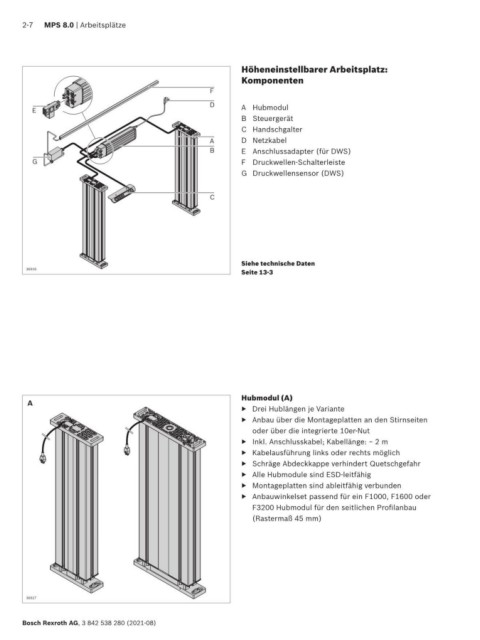

Höheneinstellbarer Arbeitsplatz:
Komponenten
F

D A Hubmodul
E
B Steuergerät
C Handschgalter
A D Netzkabel
B E Anschlussadapter (für DWS)
G F Druckwellen-Schalterleiste
G Druckwellensensor (DWS)

C

Siehe technische Daten
36916
Seite 13-3

Hubmodul (A)
A
▶ Drei Hublängen je Variante
▶ Anbau über die Montageplatten an den Stirnseiten
oder über die integrierte 10er-Nut
▶ Inkl. Anschlusskabel; Kabellänge: ~ 2 m
▶ Kabelausführung links oder rechts möglich
▶ Schräge Abdeckkappe verhindert Quetschgefahr
▶ Alle Hubmodule sind ESD-leitfähig
▶ Montageplatten sind ableitfähig verbunden
▶ Anbauwinkelset passend für ein F1000, F1600 oder
F3200 Hubmodul für den seitlichen Profilanbau
(Rastermaß 45 mm)

36917
