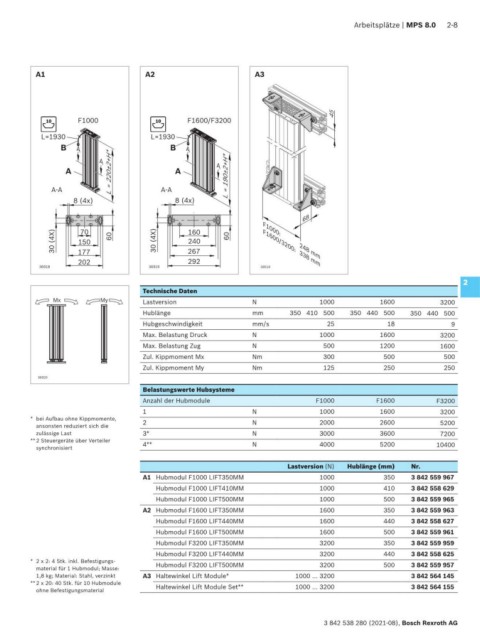

Arbeitsplätze | MPS 8.0 2-8

A1 A2 A3

45
10 F1000 10 F1600/F3200
10
10
L=1930 L=1930
B A B A
A A
A L = 220±2+H* A L = 190±2+H*

A-A A-A
8 (4x) 8 (4x)

68
70
F1000:
30 (4X) 177 60 30 (4X) 160 60 F1600/3200: 248 mm
240
150
267
202 292 338 mm
36918 36919 39519
2
Technische Daten
Mx My Lastversion N 1000 1600 3200
Hublänge mm 350 410 500 350 440 500 350 440 500
Hubgeschwindigkeit mm/s 25 18 9
Max. Belastung Druck N 1000 1600 3200
Max. Belastung Zug N 500 1200 1600
Zul. Kippmoment Mx Nm 300 500 500
36920
Zul. Kippmoment My Nm 125 250 250
36920
Belastungswerte Hubsysteme
Anzahl der Hubmodule F1000 F1600 F3200
1 N 1000 1600 3200
* bei Aufbau ohne Kippmomente, 2 N 2000 2600
ansonsten reduziert sich die 5200
zulässige Last 3* N 3000 3600 7200
** 2 Steuergeräte über Verteiler 4** N 4000 5200 10400
synchronisiert

Lastversion (N) Hublänge (mm) Nr.
A1 Hubmodul F1000 LIFT350MM 1000 350 3 842 559 967
Hubmodul F1000 LIFT410MM 1000 410 3 842 558 629
Hubmodul F1000 LIFT500MM 1000 500 3 842 559 965
A2 Hubmodul F1600 LIFT350MM 1600 350 3 842 559 963
Hubmodul F1600 LIFT440MM 1600 440 3 842 558 627
Hubmodul F1600 LIFT500MM 1600 500 3 842 559 961
Hubmodul F3200 LIFT350MM 3200 350 3 842 559 959
Hubmodul F3200 LIFT440MM 3200 440 3 842 558 625
* 2 x 2: 4 Stk. inkl. Befestigungs- Hubmodul F3200 LIFT500MM 3200 500 3 842 559 957
material für 1 Hubmodul; Masse:
1,8 kg; Material: Stahl, verzinkt A3 Haltewinkel Lift Module* 1000 ... 3200 3 842 564 145
** 2 x 20: 40 Stk. für 10 Hubmodule Haltewinkel Lift Module Set** 1000 ... 3200 3 842 564 155
ohne Befestigungsmaterial

3 842 538 280 (2021-08), Bosch Rexroth AG
