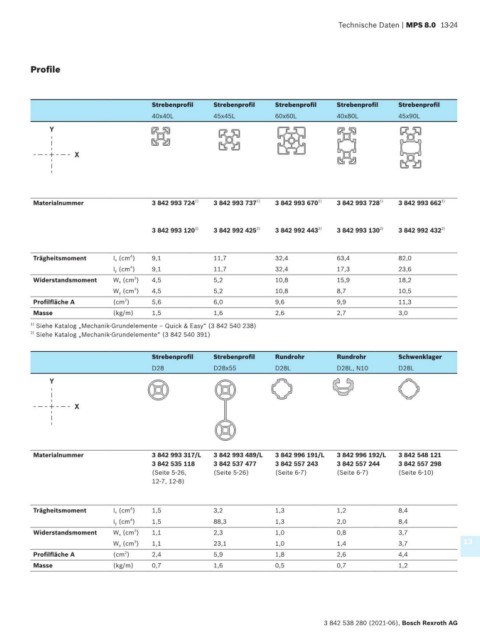

Technische Daten | MPS 8.0 13-24

Profile

Strebenprofil Strebenprofil Strebenprofil Strebenprofil Strebenprofil
40x40L 45x45L 60x60L 40x80L 45x90L

Materialnummer 3 842 993 724 1) 3 842 993 737 1) 3 842 993 670 1) 3 842 993 728 1) 3 842 993 662 1)

3 842 993 120 2) 3 842 992 425 2) 3 842 992 443 2) 3 842 993 130 2) 3 842 992 432 2)

4
Trägheitsmoment I x (cm ) 9,1 11,7 32,4 63,4 82,0
I y (cm ) 9,1 11,7 32,4 17,3 23,6
4
3
Widerstandsmoment W x (cm ) 4,5 5,2 10,8 15,9 18,2
W y (cm ) 4,5 5,2 10,8 8,7 10,5
3
Profilfläche A (cm ) 5,6 6,0 9,6 9,9 11,3
2
Masse (kg/m) 1,5 1,6 2,6 2,7 3,0
1) Siehe Katalog „Mechanik-Grundelemente – Quick & Easy“ (3 842 540 238)
2) Siehe Katalog „Mechanik-Grundelemente“ (3 842 540 391)

Strebenprofil Strebenprofil Rundrohr Rundrohr Schwenklager
D28 D28x55 D28L D28L, N10 D28L

Materialnummer 3 842 993 317/L 3 842 993 489/L 3 842 996 191/L 3 842 996 192/L 3 842 548 121
3 842 535 118 3 842 537 477 3 842 557 243 3 842 557 244 3 842 557 298
(Seite 5-26, (Seite 5-26) (Seite 6-7) (Seite 6-7) (Seite 6-10)
12-7, 12-8)

Trägheitsmoment I x (cm ) 1,5 3,2 1,3 1,2 8,4
4
4
I y (cm ) 1,5 88,3 1,3 2,0 8,4
Widerstandsmoment W x (cm ) 1,1 2,3 1,0 0,8 3,7
3
W y (cm ) 1,1 23,1 1,0 1,4 3,7 13
3
Profilfläche A (cm ) 2,4 5,9 1,8 2,6 4,4
2
Masse (kg/m) 0,7 1,6 0,5 0,7 1,2

3 842 538 280 (2021-06), Bosch Rexroth AG
