P. 152

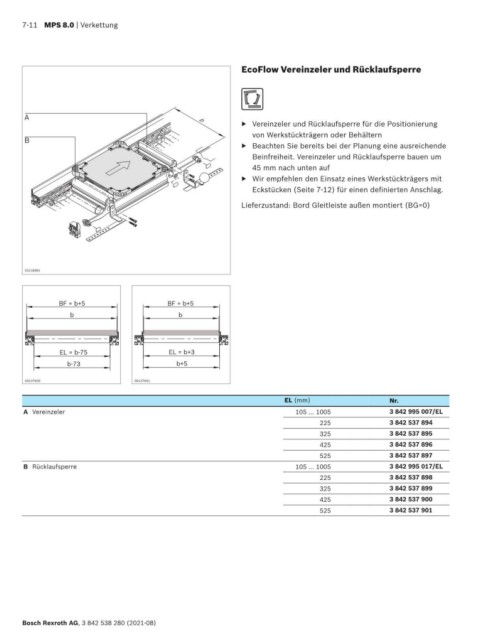

7-11 MPS 8.0 | Verkettung
EcoFlow Vereinzeler und Rücklaufsperre
A
▶ Vereinzeler und Rücklaufsperre für die Positionierung
b
von Werkstückträgern oder Behältern
B
▶ Beachten Sie bereits bei der Planung eine ausreichende
Beinfreiheit. Vereinzeler und Rücklaufsperre bauen um
45 mm nach unten auf
▶ Wir empfehlen den Einsatz eines Werkstückträgers mit
Eckstücken (Seite 7-12) für einen definierten Anschlag.
Lieferzustand: Bord Gleitleiste außen montiert (BG=0)
00138981
BF = b+5 BF = b+5
b b
EL = b-75 EL = b+3
b-73 b+5
00137600 00137601
EL (mm) Nr.
A Vereinzeler 105 ... 1005 3 842 995 007/EL
225 3 842 537 894
325 3 842 537 895
425 3 842 537 896
525 3 842 537 897
B Rücklauf sperre 105 ... 1005 3 842 995 017/EL
225 3 842 537 898
325 3 842 537 899
425 3 842 537 900
525 3 842 537 901
Bosch Rexroth AG, 3 842 538 280 (2021-08)
