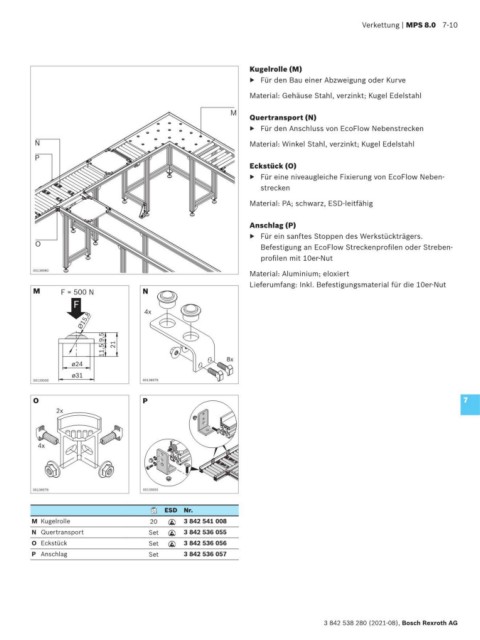

Page 151 - MPS_8_0_DE_2021_08_web

Verkettung | MPS 8.0 7-10

Kugelrolle (M)
▶ Für den Bau einer Abzweigung oder Kurve
Material: Gehäuse Stahl, verzinkt; Kugel Edelstahl

M
Quertransport (N)
▶ Für den Anschluss von EcoFlow Nebenstrecken
N Material: Winkel Stahl, verzinkt; Kugel Edelstahl

P
Eckstück (O)
▶ Für eine niveaugleiche Fixierung von EcoFlow Neben-
strecken

Material: PA; schwarz, ESD-leitfähig

Anschlag (P)
▶ Für ein sanftes Stoppen des Werkstückträgers.
O Befestigung an EcoFlow Streckenprofilen oder Streben-
profilen mit 10er-Nut

Material: Aluminium; eloxiert
00138980
Lieferumfang: Inkl. Befestigungsmaterial für die 10er-Nut
M F = 500 N N
F 4x
Ø15,8

9,5
11,5 21

ø24 8x
ø31
00139090 00138979
O P 7
2x

4x
M6

00138978 00139091
ESD Nr.
M Kugelrolle 20 3 842 541 008
ESD
N Quertransport Set 3 842 536 055
ESD
O Eckstück Set 3 842 536 056
ESD
P Anschlag Set 3 842 536 057

3 842 538 280 (2021-08), Bosch Rexroth AG
