7-7 MPS 8.0 | Verkettung

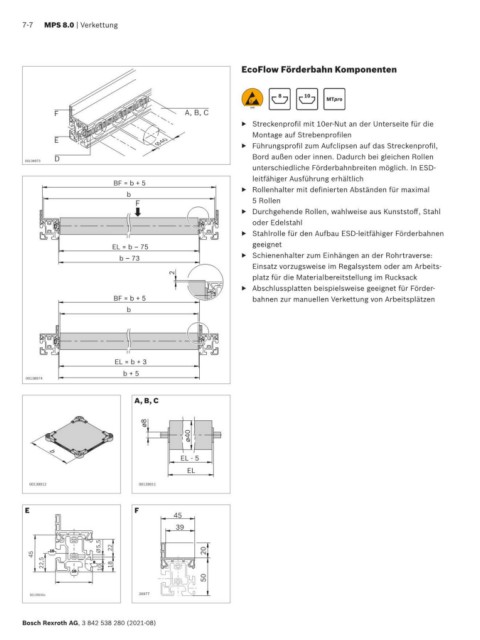

EcoFlow Förderbahn Komponenten
8 10
MTpro
F A, B, C
▶ Streckenprofil mit 10er-Nut an der Unterseite für die
Montage auf Strebenprofilen
E 40
▶ Führungsprofil zum Aufclipsen auf das Streckenprofil,
D Bord außen oder innen. Dadurch bei gleichen Rollen
00138973
unterschiedliche Förderbahnbreiten möglich. In ESD-
leitfähiger Ausführung erhältlich
BF = b + 5
b ▶ Rollenhalter mit definierten Abständen für maximal
F 5 Rollen
▶ Durchgehende Rollen, wahlweise aus Kunststoff, Stahl
oder Edelstahl
▶ Stahlrolle für den Aufbau ESD-leitfähiger Förderbahnen
EL = b – 75 geeignet
b – 73 ▶ Schienenhalter zum Einhängen an der Rohrtraverse:
Einsatz vorzugsweise im Regalsystem oder am Arbeits-
2
platz für die Materialbereitstellung im Rucksack
▶ Abschlussplatten beispielsweise geeignet für Förder-
BF = b + 5 bahnen zur manuellen Verkettung von Arbeitsplätzen
b
EL = b + 3
b + 5
00138974
A, B, C
ø8
ø40
b
EL - 5
EL
00139012 00139011
E F
45
39
5,5 22
10
45 10 20
22,5 8 8 18
10 10
10
50
20977
00139035e
Bosch Rexroth AG, 3 842 538 280 (2021-08)
