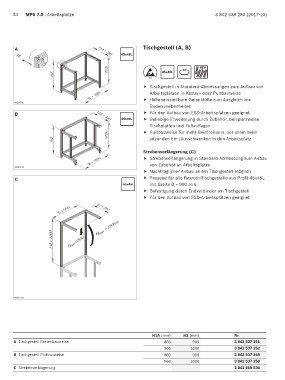

24 MPS 7.0 | Arbeitsplätze 3 842 538 280 (2017-10)

A T1A = 595 Tischgestell (A, B)
45x45L
45

H1A 45x45L 10
H2
ESD
f Tischgestell in Standard-Abmessungen zum Aufbau von
Arbeitsplätzen in Kasten- oder Pultbauweise
B = 990 Höheneinstellbare Gelenkfüße zum Ausgleich von
00124730 f
Bodenunebenheiten
B T1A = 595 f Für den Aufbau von ESD-Arbeitsplätzen geeignet
45x45L f Beliebige Erweiterung durch Zubehör, beispielsweise
Tischplatten und Fußauflagen
f Pultbauweise für mehr Beinfreiraum, vor allem beim
H1A
H2 sitzenden Ein-/Ausschwenken in den Arbeitsplatz

Strebenverlängerung (C)
B = 990 f Strebenverlängerung in Standard-Abmessung zum Anbau
00124731 von Zubehör an Arbeitsplätze
f Nachträglicher Anbau an ein Tischgestell möglich
C f Passend für alle Rexroth-Tischgestelle aus Profil 45x45L
45x45L mit Breite B = 990 mm
f Befestigung durch Endverbinder am Tischgestell
f Für den Aufbau von ESD-Arbeitsplätzen geeignet

B = 990 T2 = 595

= 150Nm

H3 = 1200 F max =250N M max

00137555

H1A (mm) H2 (mm) Nr.
A Tischgestell Kastenbauweise 860 900 3 842 537 251
960 1000 3 842 537 252
B Tischgestell Pultbauweise 860 900 3 842 537 249
960 1000 3 842 537 250
C Streben verlängerung 3 842 519 530
