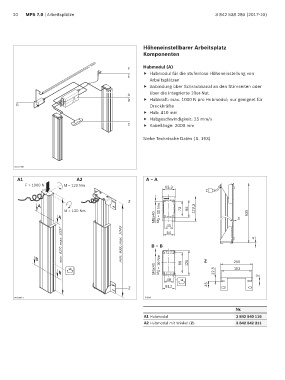

20 MPS 7.0 | Arbeitsplätze 3 842 538 280 (2017-10)

Höheneinstellbarer Arbeitsplatz
Komponenten

Hubmodul (A)
F
f Hubmodul für die stufenlose Höheneinstellung von
E
Arbeitsplätzen
f Anbindung über Schraubkanal an den Stirnseiten oder
über die integrierte 10er-Nut
A
B f Hubkraft: max. 1000 N pro Hubmodul; nur geeignet für
G Druckkräfte
f Hub: 410 mm
f Hubgeschwindigkeit: 25 mm/s
C f Kabellänge: 2000 mm

Siehe Technische Daten (S. 193)

00131998

A1 A2 A – A
F = 1000 N M = 120 Nm 63,3

Z
A
M = 120 Nm = 10 Nm 73 85 123,3 635
M6x40 M D 40 3
A

min. 627; max. 1037 min. 635; max. 1045 B – B 54 4

B = 10 Nm 99 125 Z 206

10 M6x40 192
B M D 22,5
9
48 10
Z 61,2 45
00139013 34243

Nr.
A1 Hubmodul 3 842 540 116
A2 Hubmodul mit Winkel (Z) 3 842 542 211
