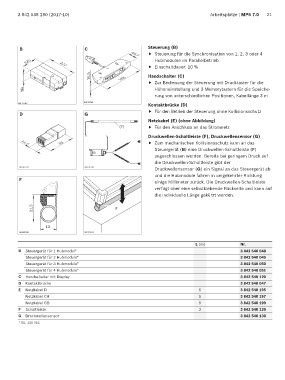

Page 21 - MPS7.0

3 842 538 280 (2017-10) Arbeitsplätze | MPS 7.0 21

B C Steuerung (B)
f Steuerung für die Synchronisation von 1, 2, 3 oder 4
45,5
120 227 Hubmodulen im Parallelbetrieb
f Einschaltdauer: 10 %
25,5 166 Handschalter (C)
f Zur Bedienung der Steuerung mit Drucktaster für die
Höheneinstellung und 3 Memorytastern für die Speiche-
60
rung von unterschiedlichen Positionen, Kabellänge 3 m

00131743 00131745 Kontaktbrücke (D)
D G f Für den Betrieb der Steuerung ohne Kollisionsschutz
Netzkabel (E) (ohne Abbildung)
(F) f Für den Anschluss an das Stromnetz

Druckwellen-Schaltleiste (F), Druckwellensensor (G)
33 f Zum mechanischen Kollisionsschutz kann an das
11,6
Steuergerät (B) eine Druckwellen-Schaltleiste (F)
angeschlossen werden. Bereits bei geringem Druck auf
die Druckwellen-Schaltleiste gibt der
Druckwellensensor (G) ein Signal an das Steuergerät ab
00131742 00131749
und die Hubmodule fahren in umgekehrter Richtung
F einige Millimeter zurück. Die Druckwellen-Schaltleiste
verfügt über eine selbstklebende Rückseite und kann auf
die individuelle Länge gekürzt werden.

21,5 F

13
00131748 00139014

L (m) Nr.
B Steuergerät für 1 Hubmodul* 3 842 540 048
Steuergerät für 2 Hubmodule* 3 842 540 049
Steuergerät für 3 Hubmodule* 3 842 540 050
Steuergerät für 4 Hubmodule* 3 842 540 051
C Handschalter mit Display 3 842 540 120
D Kontaktbrücke 3 842 540 047
E Netzkabel D 5 3 842 540 195
Netzkabel CH 5 3 842 540 197
Netzkabel GB 5 3 842 540 199
F Schaltleiste 2 3 842 540 129
G Druckwellensensor 3 842 540 130
* EU; 230 VAC
