136 MPS 7.0 | Verkettung EcoFlow 3 842 538 280 (2017-10)

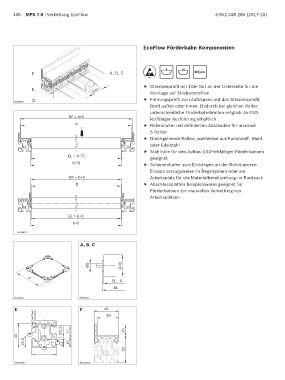

EcoFlow Förderbahn Komponenten
8 10
F A, B, C
ESD
f Streckenprofil mit 10er-Nut an der Unterseite für die
E 40
Montage auf Strebenprofilen
D f Führungsprofil zum Aufclipsen auf das Streckenprofil,
00138973
Bord außen oder innen. Dadurch bei gleichen Rollen
unterschiedliche Förderbahnbreiten möglich. In ESD-
BF = b+5 leitfähiger Ausführung erhältlich
b f Rollenhalter mit definierten Abständen für maximal
F
5 Rollen
f Durchgehende Rollen, wahlweise aus Kunststoff, Stahl
oder Edelstahl
f Stahlrolle für den Aufbau ESD-leitfähiger Förderbahnen
EL = b-75 geeignet
b-73 f Schienenhalter zum Einhängen an der Rohrtraverse:
Einsatz vorzugsweise im Regalsystem oder am
BF = b+5 Arbeitsplatz für die Materialbereitstellung im Rucksack
b f Abschlussplatten beispielsweise geeignet für
Förderbahnen zur manuellen Verkettung von
Arbeitsplätzen
EL = b+3
b+5
00138974
A, B, C
8 40
b
EL - 5
EL
00139012 00139011
E F 45
39
5,5 20
10 22
45
22,5 8 18
10 10
50
00139035e 00139035d
