3 842 538 280 (2017-10) Verkettung EcoFlow | MPS 7.0 133

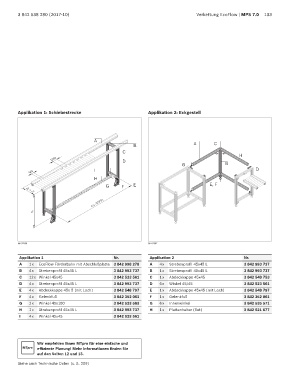

Applikation 1: Schiebestrecke Applikation 2: Eckgestell

A
B A C
C
H
100 D
G B
50 I D
H
G F E E, F
b + 5
ca. 2000

h

00137588 00137587
00137588 00137587

Applikation 1 Nr. Applikation 2 Nr.
A 1 x EcoFlow Förderbahn mit Abschlußplatte 3 842 998 278 A 4 x Strebenprofil 45x45 L 3 842 993 737
B 4 x Strebenprofil 45x45 L 3 842 993 737 B 1 x Strebenprofil 45x45 L 3 842 993 737
C 12 x Winkel 45x45 3 842 523 561 C 1 x Abdeckkappe 45x45 3 842 548 753
D 4 x Strebenprofil 45x45 L 3 842 993 737 D 6 x Winkel 45/45 3 842 523 561
E 4 x Abdeckkappe 45x 5 (mit Loch) 3 842 548 797 E 1 x Abdeckkappe 45x45 (mit Loch) 3 842 548 797
F 4 x Gelenkfuß 3 842 352 061 F 1 x Gelenkfuß 3 842 352 061
G 2 x Winkel 45x180 3 842 523 583 G 6 x Innenwinkel 3 842 535 571
H 1 x Strebenprofil 45x45 L 3 842 993 737 H 1 x Plattenhalter (Set) 3 842 521 677
I 4 x Winkel 45x45 3 842 523 561

Wir empfehlen Ihnen MTpro für eine einfache und
effiziente Planung! Mehr Informationen finden Sie
auf den Seiten 12 und 13.
Siehe auch Technische Daten (s. S. 209)
