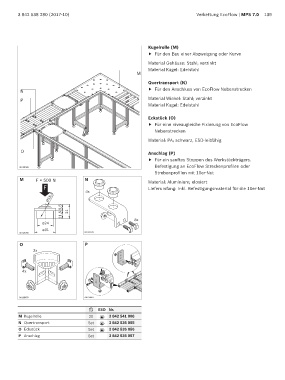

3 842 538 280 (2017-10) Verkettung EcoFlow | MPS 7.0 139
Kugelrolle (M)
f Für den Bau einer Abzweigung oder Kurve
Material Gehäuse: Stahl; verzinkt
Material Kugel: Edelstahl
M
Quertransport (N)
N f Für den Anschluss von EcoFlow Nebenstrecken
P Material Winkel: Stahl; verzinkt
Material Kugel: Edelstahl
Eckstück (O)
f Für eine niveaugleiche Fixierung von EcoFlow
Nebenstrecken
Material: PA; schwarz, ESD-leitfähig
O Anschlag (P)
f Für ein sanftes Stoppen des Werkstückträgers.
Befestigung an EcoFlow Streckenprofilen oder
00138980
Strebenprofilen mit 10er-Nut
M F = 500 N N Material: Aluminium; eloxiert
F 4x Lieferumfang: Inkl. Befestigungsmaterial für die 10er-Nut
Ø15,8
9,5 21
11,5
ø24 8x
ø31
00139090 00138979
O P
2x
4x
M6
00138978 00139091
ESD Nr.
M Kugelrolle 20 3 842 541 008
ESD
N Quertransport Set 3 842 536 055
ESD
O Eckstück Set 3 842 536 056
ESD
P Anschlag Set 3 842 536 057
