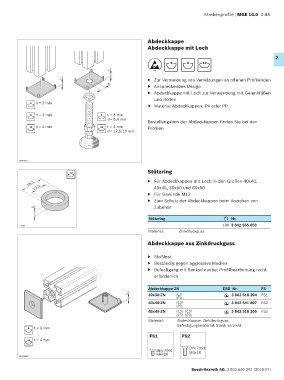

Page 99 - MGE 14.0

Strebenprofile | MGE 14.0 2-83

Abdeckkappe
Abdeckkappe mit Loch
2
6 8 10
ESD
t
▶ Zur Vermeidung von Verletzungen an offenen Profilenden
t
d
▶ Ansprechendes Design
▶ Abdeckkappe mit Loch zur Verwendung mit Gelenkfüßen
und Rollen
6 t = 2 mm
f Material Abdeckkappen: PA oder PP

8 t = 3 mm 8 t = 3 mm
d = 8,4 mm Bestellangaben der Abdeckkappen finden Sie bei den
10 t = 4 mm 10 t = 4 mm Profilen
d = 12,5/19 mm

00109315
Stützring
10
18,1 ▶ Für Abdeckkappen mit Loch in den Größen 40x40,
12,6 45x45, 50x50 und 60x60
▶ Für Gewinde M12
▶ Zum Schutz der Abdeckkappen beim Anziehen von
Zubehör
4
Stützring Nr.
100 3 842 555 653
21454
Material: Zinkdruckguss

Abdeckkappe aus Zinkdruckguss

▶ Stoßfest
▶ Beständig gegen aggressive Medien
▶ Befestigung mit Senkschraube; Profilbearbeitung nicht
erforderlich

Abdeckkappe ZN ESD Nr. FS
t 30x30-ZN 3 842 518 204 FS1
ESD
40x40-ZN 3 842 541 807 FS2
ESD
45x45-ZN 3 842 518 205 FS2
ESD
Material: Abdeckkappe: Zinkdruckguss
Befestigungsmaterial: Stahl; verzinkt
8 t = 3 mm
FS1 FS2
10 t = 4 mm
DIN 7991
DIN 7991 M6x16
M4x16
00111457

Bosch Rexroth AG, 3 842 540 391 (2019-07)
