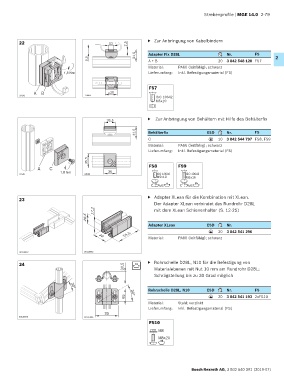

Strebenprofile | MGE 14.0 2-79

▶ Zur Anbringung von Kabelbindern
22 13 2,5

31,5 Adapter Fix D28L Nr. FS 2
5,5 A + B 20 3 842 548 120 FS7
Material: PA66 (leitfähig); schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS)

FS7
30
24005
ISO 10642
M5x10

▶ Zur Anbringung von Behältern mit Hilfe des Behälterfix

Behälterfix ESD Nr. FS
C 10 3 842 544 797 FS8, FS9
ESD
Material: PA66 (leitfähig); schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS)

FS8 FS9
ISO 10642 ISO 10642
M5x10 M5x16
8
M5 M5
▶ Adapter XLean für die Kombination mit XLean.
23
Der Adapter XLean verbindet das Rundrohr D28L
17,2 mit dem XLean Schienenhalter (S. 12-25)
26,5

Adapter XLean ESD Nr.
20 3 842 541 296
59,5 Material: PA66 (leitfähig); schwarz
ESD
36

00139092 00134993
▶ Rohrschelle D28L, N10 für die Befestigung von
24 10
30,5 Materialebenen mit Nut 10 mm am Rundrohr D28L;
Schrägstellung bis zu 30 Grad möglich

30°
Rohrschelle D28L, N10 ESD Nr. FS
65 ESD 20 3 842 541 193 2xFS10
30°
Material: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
95
00139095 00135006
FS10
M8
M8x20
10

Bosch Rexroth AG, 3 842 540 391 (2019-07)
