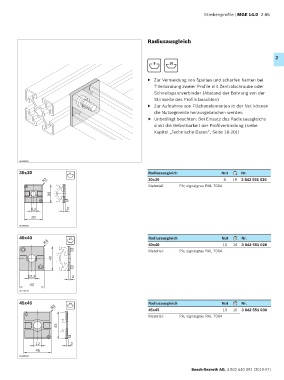

Strebenprofile | MGE 14.0 2-85

Radiusausgleich

2
8 10

▶ Zur Vermeidung von Spalten und scharfen Kanten bei
T-Verbindung zweier Profile mit Zentralschraube oder
Schnellspannverbinder (Abstand der Bohrung von der
Stirnseite des Profils beachten)
▶ Zur Aufnahme von Flächenelementen in der Nut können
die Nutsegmente herausgebrochen werden
f Unbedingt beachten: Bei Einsatz des Radiusausgleichs
sinkt die Belastbarkeit der Profilverbindung (siehe
Kapitel „Technische Daten“, Seite 18-20)!

00109355
30x30 8 Radiusausgleich Nut Nr.
R2 30x30 8 10 3 842 551 026
Material: PA; signalgrau RAL 7004
30

8,3 3
30

00109353
40x40 10 Radiusausgleich Nut Nr.
R3 40x40 10 10 3 842 551 028

Material: PA; signalgrau RAL 7004
40

12,3 3

40
00116439
45x45 10 Radiusausgleich Nut Nr.
R3 45x45 10 10 3 842 551 030

Material: PA; signalgrau RAL 7004
45

12 3
45
00109354
