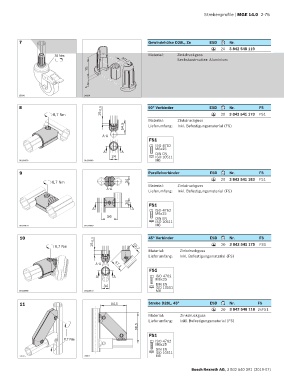

Page 91 - MGE 14.0

Strebenprofile | MGE 14.0 2-75

7 Gewindehülse D28L, Zn ESD Nr.
20 3 842 548 119
ESD
Material: Zinkdruckguss
Sechskantmutter: Aluminium 2
M12
39

6
25598 24134
8 90° Verbinder ESD Nr. FS
8,7 Nm 16 -0,5 20 3 842 541 173 FS1
ESD
Material: Zinkdruckguss
54,5 Lieferumfang: Inkl. Befestigungsmaterial (FS)

A-A
FS1
ISO 4762
M6x25
A A DIN EN
34 ISO 10511
00134978 00134968 M6
9 Parallelverbinder ESD Nr. FS

8,7 Nm 34 ESD 20 3 842 541 183 FS1
Material: Zinkdruckguss
A-A
Lieferumfang: Inkl. Befestigungsmaterial (FS)
34 FS1
A A ISO 4762
56 M6x25
DIN EN
ISO 10511
00134979 00134969 M6
10 45° Verbinder ESD Nr. FS

8,7 Nm 16 -0,5 45,7 ESD 20 3 842 541 175 FS1
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
A-A 57,1
FS1
A A ISO 4762
M6x25
DIN EN
34 ISO 10511
00134980 00134970 M6

11 84,5 Strebe D28L, 45° ESD Nr. FS
20 3 842 548 118 2xFS1
ESD
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
98,5

FS1
8,7 Nm ISO 4762
M6x25
DIN EN
ISO 10511
24135 24002 M6

Bosch Rexroth AG, 3 842 540 391 (2019-07)
