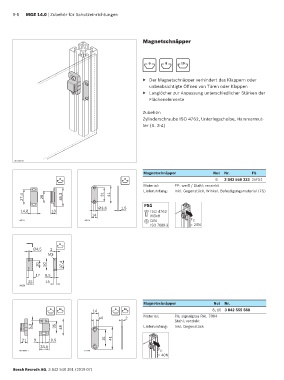

9-6 MGE 14.0 | Zubehör für Schutzeinrichtungen

Magnetschnäpper

6 8 10

▶ Der Magnetschnäpper verhindert das Klappern oder
unbeabsichtigte Öffnen von Türen oder Klappen
▶ Langlöcher zur Anpassung unterschiedlicher Stärken der
Flächenelemente

Zubehör:
Zylinderschraube ISO 4762, Unterlegscheibe, Hammermut-
ter (S. 3-4)

00133343
Magnetschnäpper Nut Nr. FS
6 6 6 3 842 558 323 2xFS1
Material: PP; weiß / Stahl; verzinkt
Lieferumfang: Inkl. Gegenstück, Winkel, Befestigungsmaterial (FS)
37,4 28 45,3 31 41

FS1
Ø3,6 1,5
14,8 13 ISO 4762
14 M3x8
34227 34226 DIN F C
ISO 7089-3 = 20N

6
Ø4,5 3
M3
30 50 37,4

17 8,5
25 15
34228

Magnetschnäpper Nut Nr.
8 10 14 8 10 8, 10 3 842 555 568
Material: PA; signalgrau RAL 7004
ø4 2
Stahl; verzinkt
5,3 35 48 Lieferumfang: Inkl. Gegenstück

21 9 10,5 31 41
28,5
00109611 19148 F C
= 40N
