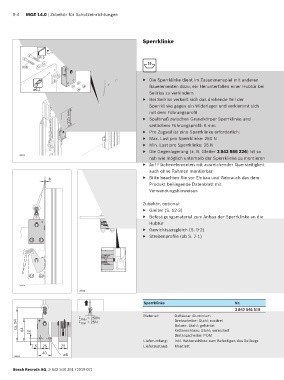

9-4 MGE 14.0 | Zubehör für Schutzeinrichtungen

Sperrklinke

M D = 7Nm
SW 5
10
M6

▶ Die Sperrklinke dient im Zusammenspiel mit anderen
Bauelementen dazu, ein Herunterfallen einer Hubtür bei
ø6,1
Seilriss zu verhindern
▶ Bei Seilriss verkeilt sich das drehende Teil der
Sperrklinke gegen ein Widerlager und verklemmt sich
mit dem Führungsprofil
≥ 210 mm ▶ Spaltmaß zwischen Grundkörper Sperrklinke und

seitlichem Führungsprofil: 6 mm
▶ Pro Zugseil ist eine Sperrklinke erforderlich:
▶ Max. Last pro Sperrklinke: 250 N
▶ Min. Last pro Sperrklinke: 25 N
▶ Die Gegenlagerung (z. B. Gleiter 3 842 555 226) ist so
34255
nah wie möglich unterhalb der Sperrklinke zu montieren
▶ Auf Flächenelementen mit ausreichender Quersteifigkeit
auch ohne Rahmen montierbar
6 ▶ Bitte beachten Sie vor Einbau und Gebrauch das dem
Produkt beiliegende Datenblatt mit
Verwendungshinweisen

Zubehör, optional:
▶ Gleiter (S. 12-3)
▶ Befestigungsmaterial zum Anbau der Sperrklinke an die
Hubtür
▶ Gewichtsausgleich (S. 9-2)
▶ Strebenprofile (ab S. 2-1)

34254
20824
Sperrklinke Nr.
3 842 546 519
F max = 250N Material: Gehäuse: Aluminium
Drehscheibe: Stahl; rostfrei
ca. 94 F min = 25N Bolzen: Stahl; gehärtet
64
10 Kettenschloss: Stahl; vernickelt
Distanzscheibe: POM
Lieferumfang: Inkl. Kettenschloss zum Befestigen des Seilzugs
5 , 7 2 5 25 Lieferzustand: Montiert
40
20822 ø6
