Türen und Beschläge | MGE 14.0 8-19

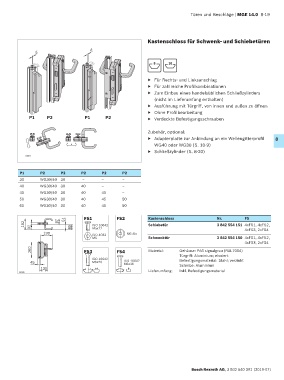

Kastenschloss für Schwenk- und Schiebetüren

5 6

8 10

▶ Für Rechts- und Linksanschlag
▶ Für zahlreiche Profilkombinationen
▶ Zum Einbau eines handelsüblichen Schließzylinders
(nicht im Lieferumfang enthalten)
▶ Ausführung mit Türgriff, von innen und außen zu öffnen
▶ Ohne Profilbearbeitung
P1 P2 P1 P2 ▶ Verdeckte Befestigungsschrauben

Zubehör, optional:
▶ Adapterplatte zur Anbindung an ein Wellengitterprofil 8
WG40 oder WG30 (S. 10-9)
▶ Schließzylinder (S. 8-20)
33082

P1 P2 P2 P2 P2 P2
30 WG30/40 30 – – –
40 WG30/40 30 40 – –
45 WG30/40 30 40 45 –
50 WG30/40 30 40 45 50
60 WG30/40 30 40 45 50

182 32 97 51 85 FS1 ISO 10642 FS2 Kastenschloss Nr. FS
Schiebetür
3 842 554 151 4xFS1, 4xFS2,
M5x12
190 ISO 4032 M6 Alu 4xFS3, 2xFS4
M5 Schwenktür 3 842 554 150 4xFS1, 4xFS2,
4xFS3, 2xFS4
260 FS3 FS4 Material: Gehäuse: PA6 signalgrau (RAL7004)
Türgriff: Aluminium; eloxiert
ISO 10642 Befestigungsmaterial: Stahl; verzinkt
45 M6x20 ISO 10642 Scheibe: Aluminium
M6x16
131 10 8
33086 Lieferumfang: Inkl. Befestigungsmaterial
