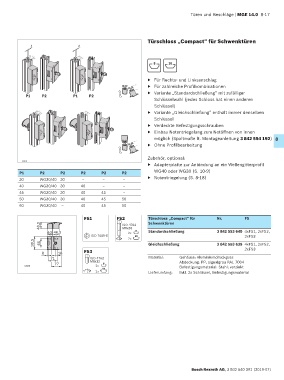

Türen und Beschläge | MGE 14.0 8-17

Türschloss „Compact“ für Schwenktüren
5 6

8 10

▶ Für Rechts- und Linksanschlag
▶ Für zahlreiche Profilkombinationen
▶ Variante „Standardschließung“ mit zufälliger
P1 P2 P1 P2
Schlüsselwahl (jedes Schloss hat einen anderen
Schlüssel)
▶ Variante „Gleichschließung“ enthält immer denselben
Schlüssel
▶ Verdeckte Befestigungsschrauben
▶ Einbau Notentriegelung zum Notöffnen von innen
möglich (Spaltmaße lt. Montageanleitung 3 842 554 192) 8
▶ Ohne Profilbearbeitung

Zubehör, optional:
33074
▶ Adapterplatte zur Anbindung an ein Wellengitterprofil
P1 P2 P2 P2 P2 P2 WG40 oder WG30 (S. 10-9)
30 WG30/40 30 – – – ▶ Notentriegelung (S. 8-18)
40 WG30/40 30 40 – –
45 WG30/40 30 40 45 –
50 WG30/40 30 40 45 50
60 WG30/40 – 40 45 50

FS1 FS2 Türschloss „Compact“ für Nr. FS
48,5 ISO 4762 Schwenktüren
M6x35
40 46,5 2x 8 Standardschließung 3 842 553 640 4xFS1, 2xFS2,
ISO 7089-6 10 2xFS3
2x
99,5 65 Gleichschließung 3 842 553 639 4xFS1, 2xFS2,
FS3 2xFS3
8 18
71 ISO 4762 Material: Gehäuse: Aluminiumdruckguss
77 M6x12 8 Abdeckung: PP; signalgrau RAL 7004
33080 2x Befestigungsmaterial: Stahl; verzinkt
10
2x Lieferumfang: Inkl. 2x Schlüssel, Befestigungsmaterial
