Türen und Beschläge | MGE 14.0 8-15

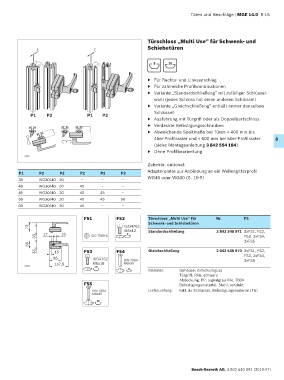

Türschloss „Multi Use“ für Schwenk- und
5 7 Schiebetüren

8 10

▶ Für Rechts- und Linksanschlag
▶ Für zahlreiche Profilkombinationen
▶ Variante „Standardschließung“ mit zufälliger Schlüssel-
wahl (jedes Schloss hat einen anderen Schlüssel)
▶ Variante „Gleichschließung“ enthält immer denselben
Schlüssel
P1 P2 P1 P2
▶ Ausführung mit Türgriff oder als Doppelbartschloss
▶ Verdeckte Befestigungsschrauben
▶ Abweichende Spaltmaße bei Türen < 400 mm bis
45er-Profilraster und < 600 mm bei 50er-Profilraster 8
(siehe Montageanleitung 3 842 554 184)
▶ Ohne Profilbearbeitung
33069
Zubehör, optional:
P1 P2 P2 P2 P2 P2 Adapterplatte zur Anbindung an ein Wellengitterprofil
30 WG30/40 30 – – – WG40 oder WG30 (S. 10-9)
40 WG30/40 30 40 – –
45 WG30/40 30 40 45 –
50 WG30/40 30 40 45 50
60 WG30/40 30 40 – –

FS1 FS2 Türschloss „Multi Use“ für Nr. FS
Schwenk- und Schiebetüren
73 ISO4762
M6x12 Standardschließung 3 842 548 971 3xFS1, FS2,
17 16 8
33 ISO 7089-6 FS3, 2xFS4,
2xFS5
55
33 15 FS3 FS4 Gleichschließung 3 842 548 970 3xFS1, FS2,
85 ISO4762 DIN 7984 FS3, 2xFS4,
2xFS5
137,5 M6x16 M6x30
33071 10
8 Material: Gehäuse: Zinkdruckguss
Türgriff: PA6; schwarz
Abdeckung: PP; signalgrau RAL 7004
FS5 Befestigungsmaterial: Stahl; verzinkt
DIN 7984 Lieferumfang: Inkl. 3x Schlüssel, Befestigungsmaterial (FS)
M6x35
10
