3-54 MGE 14.0 | Verbindungselemente

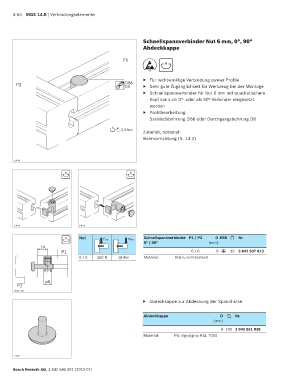

Schnellspannverbinder Nut 6 mm, 0°, 90°
Abdeckkappe

P1
6
ESD
▶ Für rechtwinklige Verbindung zweier Profile
P2 DB8 ▶ Sehr gute Zugänglichkeit für Werkzeug bei der Montage
D8
▶ Schnellspannverbinder für Nut 6 mm mit quadratischem
Kopf kann als 0°- oder als 90°-Verbinder eingesetzt
werden
▶ Profilbearbeitung:
Sacklochbohrung DB8 oder Durchgangsbohrung D8

6
2,5Nm Zubehör, optional:
Bohrvorrichtung (S. 14-2)

19618

6 6

19619 19620

6 Nut Schnellspann verbinder P1 / P2 D ESD Nr.
8 810 10 Fmax Fmax Mmax Mmax 0° / 90° (mm)
10
P1 6 / 6 8 ESD 10 3 842 537 013
6 / 6 450 N 18 Nm Material: Stahl; nichtrostend

ø8
P2
00117788
8 810 10 Fmax Fmax Mmax Mmax Mmax Mmax
▶ Abdeckkappe zur Abdeckung der Spannhülse

Abdeckkappe D Nr.
(mm)
8 100 3 842 551 038
Material: PE; signalgrau RAL 7004

19621

Bosch Rexroth AG, 3 842 540 391 (2019-07)
6 68 810 10 Fmax Fmax Mmax Mmax
