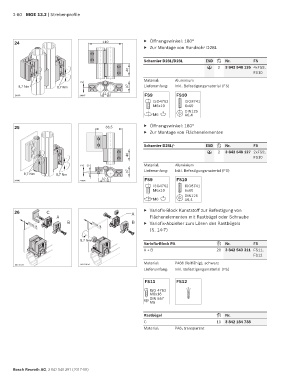

2-80 MGE 13.2 | Strebenprofile

24 110 f Öffnungswinkel: 180°
f Zur Montage von Rundrohr D28L

Scharnier D28L/D28L ESD Nr. FS
2 3 842 548 126 4xFS9,
40 ESD FS10
Material: Aluminium
2
8,7 Nm 8,7 Nm 37 Lieferumfang: Inkl. Befestigungsmaterial (FS)
32,5 FS9 FS10
24139 24007
ISO4762 ISO8741
M6x10 6x60
8 DIN125
M6 A6,4
25 88,5 f Öffnungswinkel: 180°
f Zur Montage von Flächenelementen

Scharnier D28L/- ESD Nr. FS
2 3 842 548 127 2xFS9,
40 ESD FS10

2 9 Material: Aluminium
37 Lieferumfang: Inkl. Befestigungsmaterial (FS)
32,5 FS9 FS10
24008
ISO4762 ISO8741
M6x10 6x60
8 DIN125
M6 A6,4
26 A f Variofix-Block Kunststoff zur Befestigung von
Flächenelementen mit Rastbügel oder Schraube
B f Variofix-Abzieher zum Lösen des Rastbügels
max 8
(S. 14-7)
8,7 Nm
Variofix-Block PA Nr. FS
A + B 20 3 842 543 311 FS11,
FS12
Material: PA66 (leitfähig); schwarz
00139150
Lieferumfang: Inkl. Befestigungsmaterial (FS)

FS11 FS12
ISO 4762
M6x16
DIN 557
M6

Rastbügel Nr.
C 10 3 842 184 738
Material: PA6; transparent
