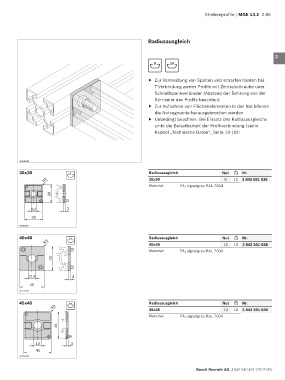

Page 97 - MGE 13.2
P. 97

Strebenprofile | MGE 13.2  2-85





                                                               Radiusausgleich                                      1


                                                                                                                    2
                                                                 8      10
                                                                                                                    3

                                                               f   Zur Vermeidung von Spalten und scharfen Kanten bei   4
                                                                  T-Verbindung zweier Profile mit Zentralschraube oder
                                                                  Schnellspannverbinder (Abstand der Bohrung von der
                                                                  Stirnseite des Profils beachten)                  5
                                                               f   Zur Aufnahme von Flächenelementen in der Nut können
                                                                  die Nutsegmente herausgebrochen werden            6
                                                               f   Unbedingt beachten: Bei Einsatz des Radiusausgleichs
                                                                  sinkt die Belastbarkeit der Profilverbindung (siehe   7
                                                                  Kapitel „Technische Daten“, Seite 19-10)!
                                                                                                                    8

                                                                                                                    9


         00109355
                                                                                                                    10
         30x30                8                                Radiusausgleich                Nut     Nr.
                   R2                                          30x30                           8   10  3 842 551 026  11
                                                               Material:    PA; signalgrau RAL 7004
                                                                                                                    12
                      30
                                                                                                                    13
              8,3            3
              30                                                                                                    14

         00109353
                                                                                                                    15
         40x40                10                               Radiusausgleich                Nut     Nr.
                    R3                                         40x40                          10   10  3 842 551 028  16

                                                               Material:    PA; signalgrau RAL 7004
                       40                                                                                           17

                                                                                                                    18
             12,3              3

             40                                                                                                     19
         00116439
                                                                                                                    20
         45x45                10                               Radiusausgleich                Nut     Nr.
                       R3                                      45x45                          10   10  3 842 551 030  21

                                                               Material:    PA; signalgrau RAL 7004
                         45



                12             3
                45
         00109354

                                                                                   Bosch Rexroth AG, 3 842 540 391 (2017-08)
