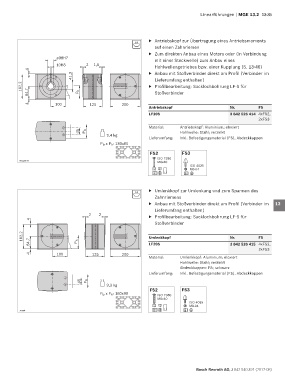

Page 373 - MGE 13.2

Linearführungen | MGE 13.2 13-35

f Antriebskopf zur Übertragung eines Antriebsmoments
10 1
auf einen Zahnriemen
f Zum direkten Anbau eines Motors oder (in Verbindung
ø38H7 mit einer Steckwelle) zum Anbau eines 2
10H8 2 1,5 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46)
4 Anbau mit Stoßverbinder direkt am Profil (Verbinder im 3
41,3 f Lieferumfang enthalten)
162,2 f Profilbearbeitung: Sacklochbohrung LF-S für 4
84,7 P h Stoßverbinder 5

4 100 125 200
Antriebskopf Nr. FS 6
LF20S 3 842 526 414 4xFS2,
2xFS3
7
Material: Antriebskopf: Aluminium; eloxiert
45 P b Hohlwelle: Stahl; verzinkt
9,4 kg 8
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
P b x P h : 180x90
9
FS2 FS3
ISO 7380
00110144
M8x40 10
ISO 4035
M8-04
11

f Umlenkkopf zur Umlenkung und zum Spannen des 12
10
Zahnriemens
f Anbau mit Stoßverbinder direkt am Profil (Verbinder im 13
Lieferumfang enthalten)
2 2 f Profilbearbeitung: Sacklochbohrung LF-S für 14
4
Stoßverbinder
15
162,2 Umlenkkopf Nr. FS
84,7 P h LF20S 3 842 526 415 4xFS2, 16
2xFS3
4 100 125 200
Material: Umlenkkopf: Aluminium; eloxiert 17
Hohlwelle: Stahl; verzinkt
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen 18
45 P b
9,3 kg 19
FS2 FS3
P b x P h : 180x90 ISO 7380
M8x40 20
ISO 4035
M8-04
20804 21
