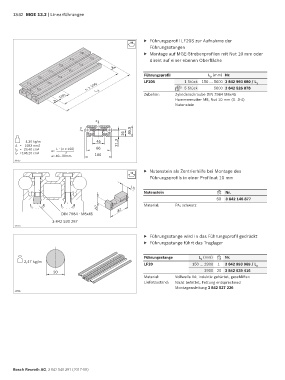

Page 370 - MGE 13.2

13-32 MGE 13.2 | Linearführungen

f Führungsprofil LF20S zur Aufnahme der
10
Führungsstangen
f Montage auf MGE-Strebenprofilen mit Nut 10 mm oder
direkt auf einer ebenen Oberfläche
a
Führungsprofil L (mm) Nr.
2
LF20S 1 Stück 150 … 5600 3 842 993 080 / L 2
n x 100 L 2 5 Stück 5600 3 842 526 878
100 Zubehör: Zylinderschraube DIN 7984 M8x45
a Hammermutter M8, Nut 10 mm (S. 3-4)
Nutenstein

z
y
25 40,5
4,30 kg/m 45 21,3
A = 1593 mm 2
l y = 29,40 cm 4 a= L - (n x 100) 86
l z =103,20 cm 4 2
a= 40...90mm 100
19715
f Nutenstein als Zentrierhilfe bei Montage des
10
Führungsprofils in einer Profilnut 10 mm

10
Nutenstein Nr.
50 3 842 146 877
10 32 Material: PA; schwarz
DIN 7984 - M8x45
3 842 530 287
19716
f Führungsstange wird in das Führungsprofil gedrückt
f Führungsstange führt das Traglager

Führungsstange L (mm) Nr.
2
2,47 kg/m
LF20 150 … 2900 1 3 842 993 969 / L
2
20 2900 20 3 842 539 416
Material: Vollwelle VA; induktiv gehärtet, geschliffen
Lieferzustand: Nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
19786

Bosch Rexroth AG, 3 842 540 391 (2017-08)
