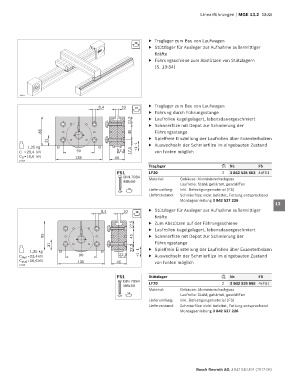

Page 371 - MGE 13.2

Linearführungen | MGE 13.2 13-33

f Traglager zum Bau von Laufwagen
10 1
f Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte 2
f Führungsschiene zum Abstützen von Stützlagern
(S. 13-34)
3

4

19877 5

8,4 10 10 f Traglager zum Bau von Laufwagen 6
f Führung durch Führungsstange
22,5 f Laufrollen kugelgelagert, lebensdauergeschmiert 7
f Schmierfilze mit Depot zur Schmierung der
85 45 Führungsstange
f Spielfreie Einstellung der Laufrollen über Exzenterbolzen 8
31
1,35 kg -1 +1 f Auswechseln der Schmierfilze im eingebauten Zustand
C =23,4 kN 90 22,5 17,5 von hinten möglich 9
C 0 =16,6 kN 135 45
19717 10
Traglager Nr. FS
FS1 LF20 2 3 842 535 663 4xFS1
DIN 7984 Material: Gehäuse: Aluminiumdruckguss 11
M8x50
Laufrolle: Stahl; gehärtet, geschliffen
10 Lieferumfang: Inkl. Befestigungsmaterial (FS) 12
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
13
8,4 10 10 f Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte 14
22,5 f Zum Abstützen auf der Führungsschiene
f Laufrollen kugelgelagert, lebensdauergeschmiert 15
85 45 f Schmierfilze mit Depot zur Schmierung der
Führungsstange 16
31
1,35 kg 22,5 -1 f Spielfreie Einstellung der Laufrollen über Exzenterbolzen
C dyn =23,4 kN 90 22,5 +1 f Auswechseln der Schmierfilze im eingebauten Zustand 17
C stat =16,6 kN 135 45 von hinten möglich
19735
18
FS1 Stützlager Nr. FS
DIN 7984 LF20 2 3 842 535 665 4xFS1 19
M8x50
Material: Gehäuse: Aluminiumdruckguss
10 Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS) 20
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226 21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
