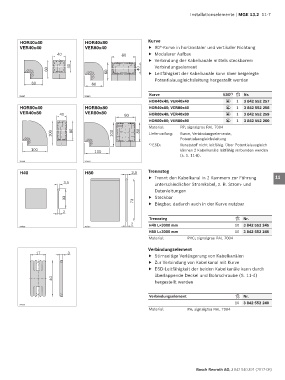

Page 289 - MGE 13.2

Installationselemente | MGE 13.2 11-7

HOR40x40 HOR40x80 Kurve 1
VER40x40 VER80x40 f 90°-Kurve in horizontaler und vertikaler Richtung
40 80 f Modularer Aufbau 2
f Verbindung der Kabelkanäle mittels steckbarem
40 Verbindungselement
60 40 3
60 f Leitfähigkeit der Kabelkanäle kann über beigelegte
Potentialausgleichsleitung hergestellt werden
60 60 4

Kurve ESD *) Nr.
29447 29449 5
HOR40x40; VER40x40 1 3 842 552 257
ESD
HOR80x40 HOR80x80 HOR40x80; VER80x40 ESD 1 3 842 552 258 6
VER40x80 40 VER80x80 80 HOR80x40; VER40x80 ESD 1 3 842 552 259
HOR80x80; VER80x80 1 3 842 552 260
ESD 7
Material: PP; signalgrau RAL 7004
100 80 100 80 Lieferumfang: Kurve, Verbindungselemente,
Potentialausgleichsleitung 8
* ESD: Kunststoff nicht leitfähig. Über Potentialausgleich
)
100 können 2 Kabelkanäle leitfähig verbunden werden 9
100
(s. S. 11-8).
29448 29458
10
H40 H80 3,5 Trennsteg
f Trennt den Kabelkanal in 2 Kammern zur Führung 11
3,5 unterschiedlicher Stromkabel, z. B. Strom- und
Datenleitungen 12
33 f Steckbar
73
f Biegbar, dadurch auch in der Kurve nutzbar 13
2
Trennsteg Nr. 14
2 H40 L=3000 mm 3 842 552 245
29450 30102 10
H80 L=3000 mm 10 3 842 552 246 15
Material: PVC; signalgrau RAL 7004
16
Verbindungselement
17 3
f Stirnseitige Verlängerung von Kabelkanälen 17
f Zur Verbindung von Kabelkanal mit Kurve
f ESD-Leitfähigkeit der beiden Kabelkanäle kann durch 18
überlappende Deckel und Bohrschraube (S. 11-4)
40
hergestellt werden 19

Verbindungselement Nr. 20
10 3 842 552 240
29453
Material: PA; signalgrau RAL 7004 21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
