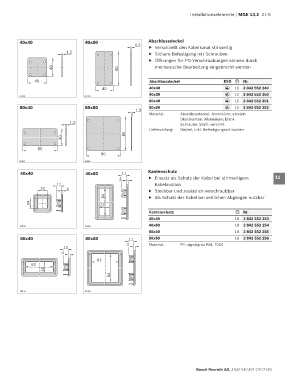

Page 287 - MGE 13.2

Installationselemente | MGE 13.2 11-5

40x40 40x80 Abschlussdeckel 1
1,5
f Verschließt den Kabelkanal stirnseitig
1,5 f Sichere Befestigung mit Schrauben
f Öffnungen für PG-Verschraubungen können durch 2
40 80 mechanische Bearbeitung eingebracht werden 3

40 Abschlussdeckel ESD Nr. 4
40 40x40 ESD 10 3 842 552 249
40x80 10 3 842 552 250
29439 30100 ESD 5
80x40 ESD 10 3 842 552 251
80x40 80x80 80x80 10 3 842 552 252
1,5 ESD 6
Material: Abschlussdeckel: Aluminium; eloxiert
Stanzkanten: Aluminium; blank
1,5 Schraube: Stahl; verzinkt 7
Lieferumfang: Deckel, inkl. Befestigungsschrauben
80
40 8

80 9
80

30101 30099
10
40x40 40x80 11 Kantenschutz
4 f Einsatz als Schutz der Kabel bei stirnseitigem 11
11 Kabelauslass
22 4 f Steckbar und zusätzlich verschraubbar 12

64 f Als Schutz der Kabel bei seitlichen Abgängen nutzbar
24 22 13

Kantenschutz Nr.
40x40 10 3 842 552 253 14
40x80 10 3 842 552 254
29442 29464
80x40 10 3 842 552 255 15
80x40 80x80 11 80x80 10 3 842 552 256
4 Material: PP; signalgrau RAL 7004 16
11
4
17
62
62
24 18
64
19

29444 29443
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
