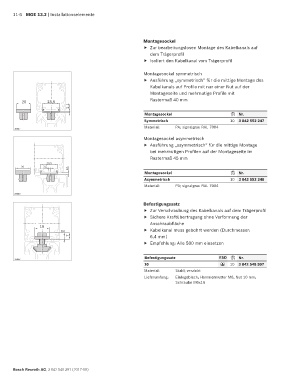

11-6 MGE 13.2 | Installationselemente

Montagesockel
f Zur bearbeitungslosen Montage des Kabelkanals auf
dem Trägerprofil
f Isoliert den Kabelkanal vom Trägerprofil

Montagesockel symmetrisch
f Ausführung „symmetrisch“ für die mittige Montage des
Kabelkanals auf Profile mit nur einer Nut auf der
Montageseite und mehrnutige Profile mit
20 23,5 Rastermaß 40 mm
2,1
Montagesockel Nr.
Symmetrisch 10 3 842 552 247
Material: PA; signalgrau RAL 7004
29437
Montagesockel asymmetrisch
f Ausführung „asymmetrisch“ für die mittige Montage
bei mehrnutigen Profilen auf der Montageseite im
Rastermaß 45 mm
23,5
20 2,5
2,1
Montagesockel Nr.
Asymmetrisch 10 3 842 552 248
Material: PA; signalgrau RAL 7004
29440
Befestigungssatz
f Zur Verschraubung des Kabelkanals auf dem Trägerprofil
f Sichere Kraftübertragung ohne Verformung der
Anschraubfläche
16
f Kabelkanal muss gebohrt werden (Durchmesser:
3
7 6,4 mm)
f Empfehlung: Alle 500 mm einsetzen

Befestigungssatz ESD Nr.
29463
10 ESD 10 3 842 548 997
Material: Stahl; verzinkt
Lieferumfang: Einlegeblech; Hammermutter M6, Nut 10 mm;
Schraube M6x16
