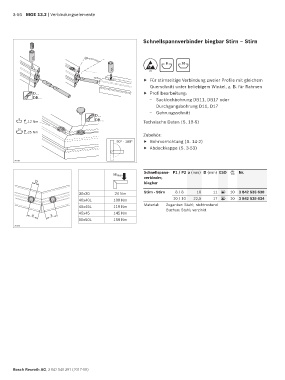

Page 156 - MGE 13.2

3-56 MGE 13.2 | Verbindungselemente

Schnellspannverbinder biegbar Stirn – Stirn

8 10
ESD
f Für stirnseitige Verbindung zweier Profile mit gleichem
Querschnitt unter beliebigem Winkel, z. B. für Rahmen
D... f Profilbearbeitung:
DB... – Sacklochbohrung DB11, DB17 oder
Durchgangsbohrung D11, D17
– Gehrungsschnitt
D...
8 DB...
12 Nm Technische Daten (S. 19-6)
10
25 Nmm
Zubehör:
90° - 180° f Bohrvorrichtung (S. 14-2)
f Abdeckkappe (S. 3-53)

20792
Schnellspann- P1 / P2 a (mm) D (mm) ESD Nr.
Mmax
verbinder,
D biegbar

30x30 24 Nm Stirn - Stirn 8 / 8 18 11 ESD 10 3 842 535 630
40x40L 100 Nm 10 / 10 22,5 17 ESD 10 3 842 535 634
45x45L 110 Nm Material: Zuganker: Stahl; nichtrostend
Buchse: Stahl; verzinkt
a a 45x45 145 Nm
50x50L 160 Nm
20793
