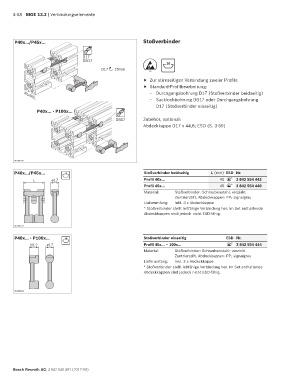

3-58 MGE 13.2 | Verbindungselemente

P40x.../P45x... Stoßverbinder

D17
DB17
10
D17 25Nm
ESD
f Zur stirn seitigen Verbindung zweier Profile
f Standard-Profilbearbeitung:
– Durchgangsbohrung D17 (Stoßverbinder beidseitig)
45x90L
– Sacklochbohrung DB17 oder Durchgangsbohrung
D17 (Stoßverbinder einseitig)
P40x... - P100x...
DB17 Zubehör, optional:
Abdeckkappe D17 x 44,6; ESD (S. 3-59)

00109526

P40x.../P45x... 10 Stoßverbinder beidseitig L (mm) ESD Nr.
L ø17 Profil 40x… 40 ESD * 3 842 554 442
Profil 45x… 45 * 3 842 554 440
ESD
Material: Stoßverbinder: Schraubenstahl; verzinkt
Zentrierstift, Abdeckkappen: PP; signalgrau
Lieferumfang: Inkl. 4 x Abdeckkappe
* Stoßverbinder stellt leitfähige Verbindung her. Im Set enthaltende
Abdeckkappen sind jedoch nicht ESD-fähig.

00109523

P40x... - P100x... 10 Stoßverbinder einseitig ESD Nr.
18,2 ø17 Profil 40x… – 100x… ESD * 3 842 554 444
Material: Stoßverbinder: Schraubenstahl; verzinkt
Zentrierstift, Abdeckkappen: PP; signalgrau
Lieferumfang: Inkl. 2 x Abdeckkappe
* Stoßverbinder stellt leitfähige Verbindung her. Im Set enthaltende
Abdeckkappen sind jedoch nicht ESD-fähig.

00109524

Bosch Rexroth AG, 3 842 540 391 (2017-08)
