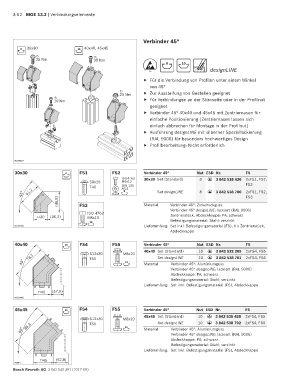

3-52 MGE 13.2 | Verbindungselemente

Verbinder 45°
8 30x30 10 40x40, 45x45

25 Nm 35 Nm
8 10
designLINE
ESD
f Für die Verbindung von Profilen unter einem Winkel
von 45°
25 Nm f Zur Aussteifung von Gestellen geeignet
10 Nm f Für Verbindungen an der Stirnseite oder in der Profilnut
geeignet
f Verbinder 45° 40x40 und 45x45 mit Zentriernasen für
einfache Positionierung (Zentriernasen lassen sich
einfach abbrechen für Montage in der Profilnut)
f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
f Profilbearbeitung: Nicht erforderlich

00109497
30x30 8 FS1 FS2 Verbinder 45° Nut ESD Nr. FS
ISO4762 30x30 Set (Standard) 8 3 842 518 426 2xFS1, FS2,
S8x25 M6x12 ESD FS3
T40 DIN 125
A6,4
45° 51,2 8 Set designLINE 8 ESD 3 842 538 700 2xFS1, FS2,
FS3
(46,8) FS3 Material Verbinder 45°: Zinkdruckguss
Verbinder 45° designLINE: lackiert (RAL 9006)
ISO 4762
30 (36,2) M8x16 Zentrierstück, Abdeckkappe: PA; schwarz
10 Befestigungsmaterial: Stahl; verzinkt
00109495 Lieferumfang: Set inkl. Befestigungsmaterial (FS), 6 x Zentrierstück,
Abdeckkappe

40x40 10 FS4 FS5 Verbinder 45° Nut ESD Nr. FS
40x40 Set (Standard) 10 ESD 3 842 532 205 2xFS4, FS5
S12x30
M8x20
78,1 T50 Set designLINE 10 ESD 3 842 538 701 2xFS4, FS5
45° 10 Material Verbinder 45°: Aluminiumguss
Verbinder 45° designLINE: lackiert (RAL 9006)
Abdeckkappe: PA; schwarz
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappe
40 (57,9)
00116461

45x45 10 FS4 FS5 Verbinder 45° Nut ESD Nr. FS
45x45 Set (Standard) 10 3 842 535 428 2xFS4, FS5
S12x30 M8x20 ESD
85,3 T50 10 Set designLINE 10 ESD 3 842 538 702 2xFS4, FS5
45° Material Verbinder 45°: Aluminiumguss
Verbinder 45° designLINE: lackiert (RAL 9006)
Abdeckkappe: PA; schwarz
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappe
45 (62,8)
20984
Bosch Rexroth AG, 3 842 540 391 (2017-08)
