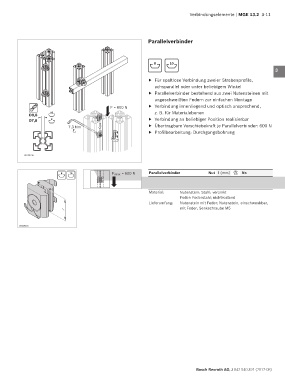

Page 111 - MGE 13.2
P. 111
Verbindungselemente | MGE 13.2 3-11
Parallelverbinder 1
2
8 10
3
f Für spaltlose Verbindung zweier Strebenprofile,
achsparallel oder unter beliebigem Winkel 4
f Parallelverbinder bestehend aus zwei Nutensteinen mit
angeschweißten Federn zur einfachen Montage 5
F = 600 N f Verbindung innenliegend und optisch ansprechend, 6
10 z. B. für Materialebenen
D9,8
D7,8 8 f Verbindung an beliebiger Position realisierbar 7
7,3 Nm f Übertragbare Verschiebekraft je Parallelverbinder: 600 N
f Profilbearbeitung: Durchgangsbohrung
8
9
00139146
10
8 10 F max = 600 N Parallelverbinder Nut l (mm) Nr.
8 16 10 3 842 542 737 11
10 20 10 3 842 542 736
Material: Nutenstein: Stahl; verzinkt 12
Feder: Federstahl; nichtrostend
Lieferumfang: Nutenstein mit Feder; Nutenstein, einschwenkbar, 13
l mit Feder; Senkschraube M5
14
00139156
15
16
17
18
19
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
