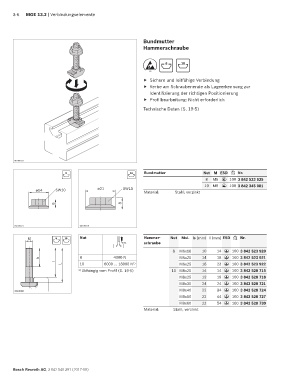

Page 106 - MGE 13.2

3-6 MGE 13.2 | Verbindungselemente

Bundmutter
Hammerschraube

8 10
ESD
f Sichere und leitfähige Verbindung
f Kerbe am Schraubenende als Lageerkennung zur
Identifizierung der richtigen Positionierung
f Profilbearbeitung: Nicht erforderlich

Technische Daten (S. 19-5)

00109373

8 10 Bundmutter Nut M ESD Nr.
8 M6 100 3 842 523 925
ESD
10 M8 100 3 842 345 081
ø14 SW10 ø21 SW13 Material: Stahl; verzinkt ESD

6 8

00109377 00109379

M 8 10 Nut Hammer- Nut MxL b (mm) l (mm) ESD Nr.
F max schraube
8 M6x16 10 14 100 3 842 523 920
ESD
b 8 4000 N M6x20 14 18 ESD 100 3 842 523 921
l
L 10 6000 … 18000 N 1) M6x25 18 23 100 3 842 523 922
ESD
1) Abhängig vom Profil (S. 19-5) 10 M8x20 14 14 100 3 842 528 715
ESD
M8x25 19 19 100 3 842 528 718
ESD
M8x30 24 24 100 3 842 528 721
ESD
M8x40 22 34 100 3 842 528 724
00109380 ESD
M8x50 22 44 100 3 842 528 727
ESD
M8x60 22 54 100 3 842 528 730
ESD
Material: Stahl; verzinkt
