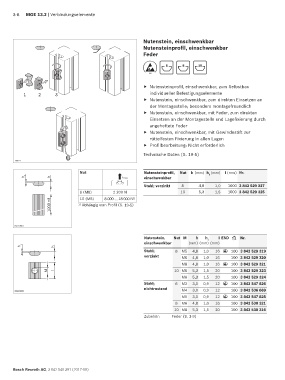

3-8 MGE 13.2 | Verbindungselemente

Nutenstein, einschwenkbar
Nutensteinprofil, einschwenkbar
Feder

6 8 10
ESD

f Nutensteinprofil, einschwenkbar, zum Selbstbau
1 2 3 individueller Befestigungselemente
f Nutenstein, einschwenkbar, zum direkten Einsetzen an
der Montagestelle; besonders montagefreundlich
f Nutenstein, einschwenkbar, mit Feder, zum direkten
Einsetzen an der Montagestelle und Lagefixierung durch
angeheftete Feder
f Nutenstein, einschwenkbar, mit Gewindestift zur
rüttelfesten Fixierung in allen Lagen
f Profilbearbeitung: Nicht erforderlich

Technische Daten (S. 19-5)
19614
Nut Nutensteinprofil, Nut h (mm) h (mm) l (mm) Nr.
h 1 h F max einschwenkbar 1
Stahl; verzinkt 8 4,8 1,0 1000 3 842 529 327
2 200 N
8 (M8) 8 000 … 18 000 N 1) 10 5,3 1,5 1000 3 842 529 325
10 (M8)
1000 +3 1) Abhängig vom Profil (S. 19-5)

00110901
Nutenstein, Nut M h h 1 l ESD Nr.
einschwenkbar (mm) (mm) (mm)
h 1 h
Stahl; 8 M5 4,8 1,0 16 100 3 842 529 319
ESD
verzinkt M6 4,8 1,0 16 100 3 842 529 320
M8 4,8 1,0 16 100 3 842 529 321
ESD
M I 10 M6 5,3 1,5 20 100 3 842 529 323
M8 5,3 1,5 20 100 3 842 529 324
Stahl; 6 M3 3,0 0,9 12 100 3 842 547 826
ESD
nichtrostend
00110900 M4 3,0 0,9 12 100 3 842 536 669
M5 3,0 0,9 12 100 3 842 547 825
ESD
8 M6 4,8 1,0 16 100 3 842 530 321
10 M8 5,3 1,5 20 100 3 842 530 316
Zubehör: Feder (S. 3-9)

Bosch Rexroth AG, 3 842 540 391 (2017-08)
