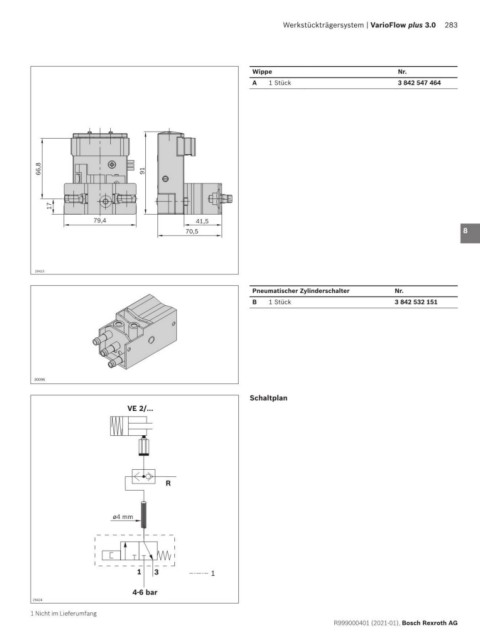

Werkstückträgersystem | VarioFlow plus 3.0 283

Wippe Nr. 1
A 1 Stück 3 842 547 464
2

3

4

5
66,8 91

6

17 7

79,4 41,5
70,5 8

9

29423
10
Pneumatischer Zylinderschalter Nr.
B 1 Stück 3 842 532 151 11

12

13

14
30096
15
Schaltplan
VE 2/... 16

17

18

19
R

20
ø4 mm
21

22

1 3 1 23

4-6 bar 24
29424
1 Nicht im Lieferumfang
