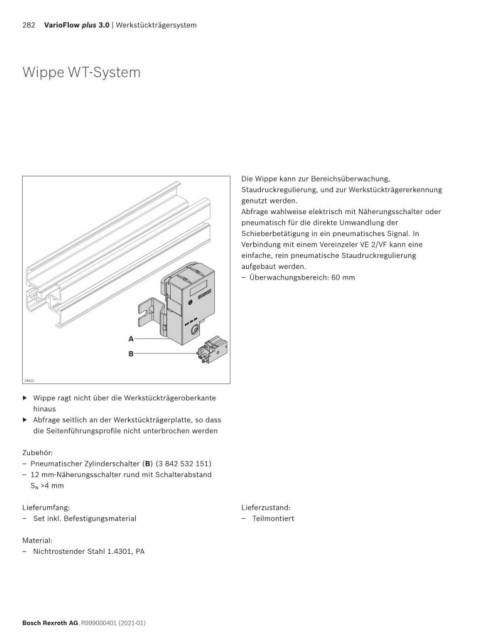

282 VarioFlow plus 3.0 | Werkstückträgersystem
Wippe WT-System
Die Wippe kann zur Bereichsüberwachung,
Staudruckregulierung, und zur Werkstückträgererkennung
genutzt werden.
Abfrage wahlweise elektrisch mit Näherungsschalter oder
pneumatisch für die direkte Umwandlung der
Schieberbetätigung in ein pneumatisches Signal. In
Verbindung mit einem Vereinzeler VE 2/VF kann eine
einfache, rein pneumatische Staudruckregulierung
aufgebaut werden.
– Überwachungsbereich: 60 mm
A
B
29422
▶ Wippe ragt nicht über die Werkstückträgeroberkante
hinaus
▶ Abfrage seitlich an der Werkstückträgerplatte, so dass
die Seitenführungsprofile nicht unterbrochen werden
Zubehör:
– Pneumatischer Zylinderschalter (B) (3 842 532 151)
– 12 mm-Näherungsschalter rund mit Schalterabstand
S N >4 mm
Lieferumfang: Lieferzustand:
– Set inkl. Befestigungsmaterial – Teilmontiert
Material:
– Nichtrostender Stahl 1.4301, PA
Bosch Rexroth AG, R999000401 (2021-01)
