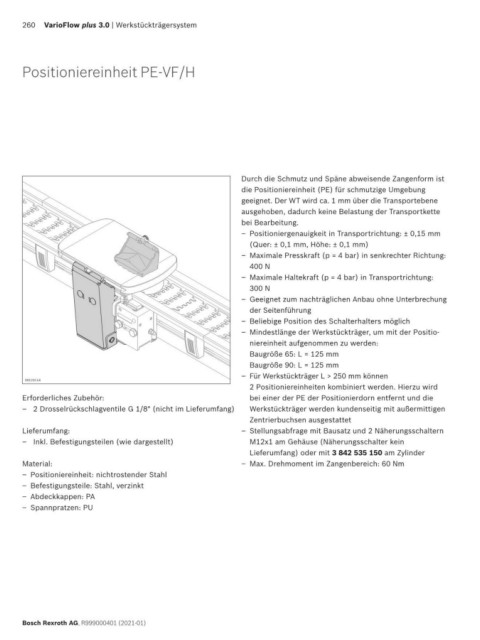

Positioniereinheit PE-VF/H

Durch die Schmutz und Späne abweisende Zangenform ist
die Positioniereinheit (PE) für schmutzige Umgebung
geeignet. Der WT wird ca. 1 mm über die Transportebene
ausgehoben, dadurch keine Belastung der Transportkette
bei Bearbeitung.
– Positioniergenauigkeit in Transportrichtung: ± 0,15 mm
(Quer: ± 0,1 mm, Höhe: ± 0,1 mm)
– Maximale Presskraft (p = 4 bar) in senkrechter Richtung:
400 N
– Maximale Haltekraft (p = 4 bar) in Transportrichtung:
300 N
– Geeignet zum nachträglichen Anbau ohne Unterbrechung
der Seitenführung
– Beliebige Position des Schalterhalters möglich
– Mindestlänge der Werkstückträger, um mit der Positio-
niereinheit aufgenommen zu werden:
Baugröße 65: L = 125 mm
Baugröße 90: L = 125 mm
– Für Werkstückträger L > 250 mm können
00123114
2 Positioniereinheiten kombiniert werden. Hierzu wird
Erforderliches Zubehör: bei einer der PE der Positionierdorn entfernt und die
– 2 Drosselrückschlagventile G 1/8" (nicht im Lieferumfang) Werkstückträger werden kundenseitig mit außermittigen
Zentrierbuchsen ausgestattet
Lieferumfang: – Stellungsabfrage mit Bausatz und 2 Näherungsschaltern
– Inkl. Befestigungsteilen (wie dargestellt) M12x1 am Gehäuse (Näherungsschalter kein
Lieferumfang) oder mit 3 842 535 150 am Zylinder
Material: – Max. Drehmoment im Zangenbereich: 60 Nm
– Positioniereinheit: nichtrostender Stahl
– Befestigungsteile: Stahl, verzinkt
– Abdeckkappen: PA
– Spannpratzen: PU
