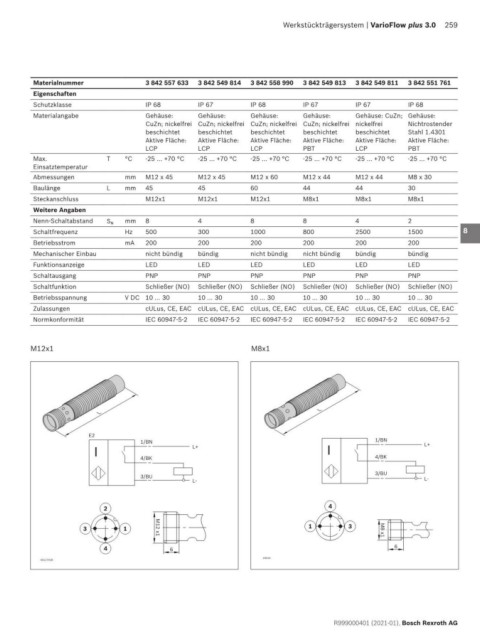

Werkstückträgersystem | VarioFlow plus 3.0 259

1
Materialnummer 3 842 557 633 3 842 549 814 3 842 558 990 3 842 549 813 3 842 549 811 3 842 551 761
Eigenschaften 2
Schutzklasse IP 68 IP 67 IP 68 IP 67 IP 67 IP 68
Materialangabe Gehäuse: Gehäuse: Gehäuse: Gehäuse: Gehäuse: CuZn; Gehäuse: 3
CuZn; nickelfrei CuZn; nickelfrei CuZn; nickelfrei CuZn; nickelfrei nickelfrei Nichtrostender
beschichtet beschichtet beschichtet beschichtet beschichtet Stahl 1.4301
Aktive Fläche: Aktive Fläche: Aktive Fläche: Aktive Fläche: Aktive Fläche: Aktive Fläche: 4
LCP LCP LCP PBT LCP PBT
Max. T °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C 5
Einsatztemperatur
Abmessungen mm M12 x 45 M12 x 45 M12 x 60 M12 x 44 M12 x 44 M8 x 30
Baulänge L mm 45 45 60 44 44 30 6
Steckanschluss M12x1 M12x1 M12x1 M8x1 M8x1 M8x1
Weitere Angaben 7
Nenn-Schaltabstand S N mm 8 4 8 8 4 2
Schaltfrequenz Hz 500 300 1000 800 2500 1500 8
Betriebsstrom mA 200 200 200 200 200 200
Mechanischer Einbau nicht bündig bündig nicht bündig nicht bündig bündig bündig 9
Funktionsanzeige LED LED LED LED LED LED
Schaltausgang PNP PNP PNP PNP PNP PNP 10
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung V DC 10 … 30 10 … 30 10 … 30 10 … 30 10 … 30 10 … 30 11
Zulassungen cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 12

13
M12x1 M8x1

14

15

L 16
L
17
E2
1/BN 1/BN L+
I L+ I 18
4/BK 4/BK

3/BU
3/BU L- 19
L-
20
2 4

3 1 M12 x1 1 3 M8 x1 21

4 6 6 22
24014
00127928
23

24
