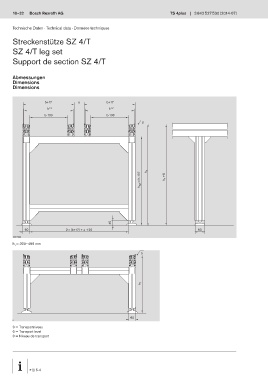

Streckenstütze SZ 4/T
SZ 4/T leg set
Support de section SZ 4/T
Abmessungen
Dimensions
Dimensions
b+17 a b+17
b +2 b +2
b-103 b-103
0
h SZ = h T 107 h T h T +8
45
60 2 x (b+17) + a -120 90
60
00012999
h = 300–499 mm
T
0
h T
60
00013000
0 = Transportniveau
0 = Transport level
0 = Niveau de transport
