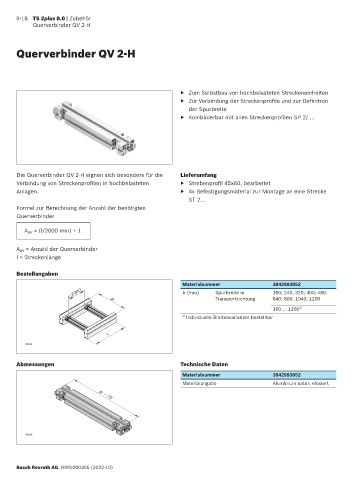

9-18 TS 2plus 8.0 | Zubehör
Querverbinder QV 2-H
Querverbinder QV 2-H
▶ Zum Selbstbau von hochbelasteten Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Kombinierbar mit allen Streckenprofilen SP 2/....
Die Querverbinder QV 2-H eignen sich besonders für die Lieferumfang
Verbindung von Streckenprofilen in hochbelasteten ▶ Strebenprofil 45x60, bearbeitet
Anlagen. ▶ 4x Befestigungsmaterial zur Montage an eine Strecke
ST 2...
Formel zur Berechnung der Anzahl der benötigten
Querverbinder
A QV = (l/2000 mm) + 1
A QV = Anzahl der Querverbinder
l = Streckenlänge
Bestellangaben
Materialnummer 3842993052
b (mm) Spurbreite in 160; 240; 320; 400; 480:
Transportrichtung 640; 800; 1040; 1200
b
160 … 1200 1)
1) Individuelle Breitenvarianten bestellbar
l
40284
Abmessungen Technische Daten
Materialnummer 3842993052
Materialangabe Aluminium natur; eloxiert
b – 75
40288
Bosch Rexroth AG, R999000395 (2022-10)
