Zubehör | TS 2plus 8.0 9-17

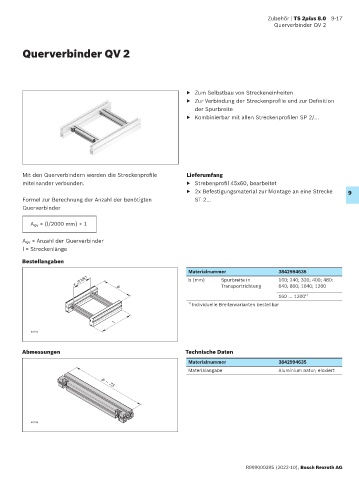

Querverbinder QV 2

Querverbinder QV 2

▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Kombinierbar mit allen Streckenprofilen SP 2/…

Mit den Querverbindern werden die Streckenprofile Lieferumfang
miteinander verbunden. ▶ Strebenprofil 45x60, bearbeitet
▶ 2x Befestigungsmaterial zur Montage an eine Strecke 9
Formel zur Berechnung der Anzahl der benötigten ST 2...
Querverbinder

A QV = (l/2000 mm) + 1

A QV = Anzahl der Querverbinder
l = Streckenlänge
Bestellangaben
Materialnummer 3842994635
b (mm) Spurbreite in 160; 240; 320; 400; 480:
Transportrichtung 640; 800; 1040; 1200
b
160 … 1200 1)
1) Individuelle Breitenvarianten bestellbar

l
40285

Abmessungen Technische Daten
Materialnummer 3842994635
Materialangabe Aluminium natur; eloxiert

b – 75

40286

R999000395 (2022-10), Bosch Rexroth AG
