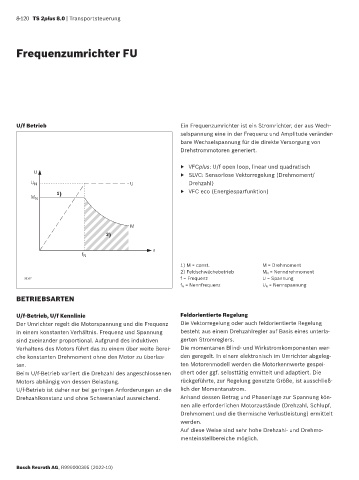

8-120 TS 2plus 8.0 | Transportsteuerung

Frequenzumrichter FU

U/f Betrieb Ein Frequenzumrichter ist ein Stromrichter, der aus Wech-
selspannung eine in der Frequenz und Amplitude veränder-
bare Wechselspannung für die direkte Versorgung von
Drehstrommotoren generiert.

▶ VFCplus: U/f open loop, linear und quadratisch
U ▶ SLVC: Sensorlose Vektorregelung (Drehmoment/
U N U Drehzahl)
1 ) ▶ VFC eco (Energiesparfunktion)
M N

M
2 )

f
f N
1) M = const. M = Drehmoment
2) Feldschwächebetrieb M N = Nenndrehmoment
35167 f = Frequenz U = Spannung
f N = Nennfrequenz U N = Nennspannung

BETRIEBSARTEN

U/f-Betrieb, U/f Kennlinie Feldorientierte Regelung
Der Umrichter regelt die Motorspannung und die Frequenz Die Vektorregelung oder auch feldorientierte Regelung
in einem konstanten Verhältnis. Frequenz und Spannung besteht aus einem Drehzahlregler auf Basis eines unterla-
sind zueinander proportional. Aufgrund des induktiven gerten Stromreglers.
Verhaltens des Motors führt das zu einem über weite Berei- Die momentanen Blind- und Wirkstromkomponenten wer-
che konstanten Drehmoment ohne den Motor zu überlas- den geregelt. In einem elektronisch im Umrichter abgeleg-
ten. ten Motorenmodell werden die Motorkennwerte gespei-
Beim U/f-Betrieb variiert die Drehzahl des angeschlossenen chert oder ggf. selbsttätig ermittelt und adaptiert. Die
Motors abhängig von dessen Belastung. rückgeführte, zur Regelung genutzte Größe, ist ausschließ-
U/f-Betrieb ist daher nur bei geringen Anforderungen an die lich der Momentanstrom.
Drehzahlkonstanz und ohne Schweranlauf ausreichend. Anhand dessen Betrag und Phasenlage zur Spannung kön-
nen alle erforderlichen Motorzustände (Drehzahl, Schlupf,
Drehmoment und die thermische Verlustleistung) ermittelt
werden.
Auf diese Weise sind sehr hohe Drehzahl- und Drehmo-
menteinstellbereiche möglich.
