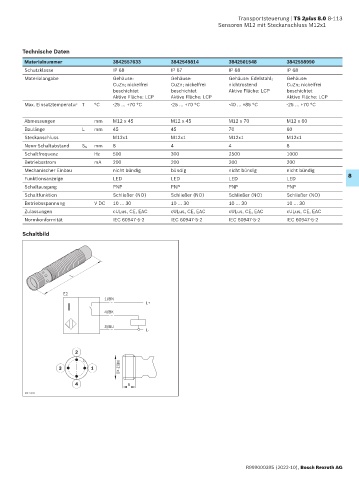

Transportsteuerung | TS 2plus 8.0 8-113
Sensoren M12 mit Steckanschluss M12x1

Technische Daten
Materialnummer 3842557633 3842549814 3842501548 3842558990
Schutzklasse IP 68 IP 67 IP 68 IP 68
Materialangabe Gehäuse: Gehäuse: Gehäuse: Edelstahl; Gehäuse:
CuZn; nickelfrei CuZn; nickelfrei nichtrostend CuZn; nickelfrei
beschichtet beschichtet Aktive Fläche: LCP beschichtet
Aktive Fläche: LCP Aktive Fläche: LCP Aktive Fläche: LCP
Max. Einsatztemperatur T °C -25 ... +70 °C -25 … +70 °C -40 … +85 °C -25 ... +70 °C

Abmessungen mm M12 x 45 M12 x 45 M12 x 70 M12 x 60
Baulänge L mm 45 45 70 60
Steckanschluss M12x1 M12x1 M12x1 M12x1
Nenn-Schaltabstand S N mm 8 4 4 8
Schaltfrequenz Hz 500 300 2500 1000
Betriebsstrom mA 200 200 200 200
Mechanischer Einbau nicht bündig bündig nicht bündig nicht bündig
Funktionsanzeige LED LED LED LED 8
Schaltausgang PNP PNP PNP PNP
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung V DC 10 ... 30 10 ... 30 10 ... 30 10 ... 30
Zulassungen cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC cULus, CE, EAC
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2

Schaltbild

L

E2
1/BN
I L+
4/BK

3/BU
L-

2

3 1 M12 x1

4 6
00127928
